Pont Bascule

Cette option permet de définir les ponts bascules utilisés pour peser le produit. La liste des ponts bascules vous propose deux onglets :

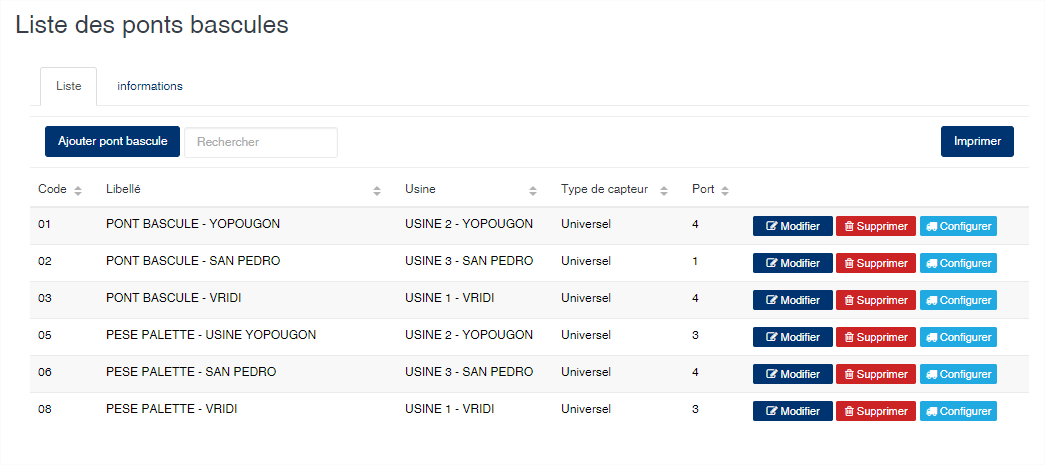

  • Liste : vous affiche la liste des ponts bascules enregistrés dans l’application.
  • Informations : vous affiche l’état, en temps réels, des ponts bascules et d’effectuer une lecture à distance du poids.
liste

Le bouton Configurer permet de configurer le logiciel de lecture de poids automatique des ponts bascules. Ce logiciel est SIGAM Extension qui fait l’objet d’une autre documentation que vous trouverez ici.

liste

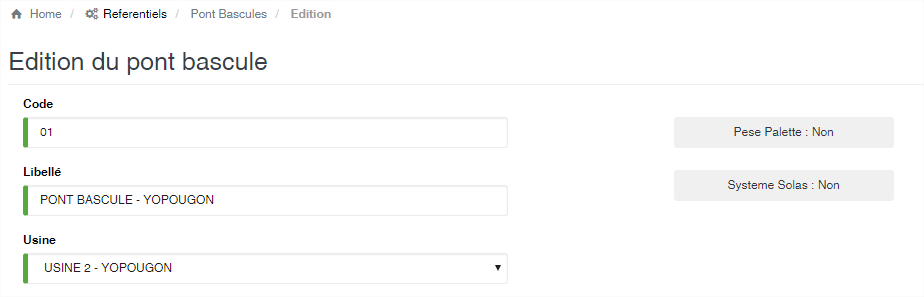

Edition de la fiche : Pont Bascule

La fiche de saisie des ponts bascules se découpe en trois parties qui sont :

  • Les informations signalétiques du pont bascule.
    • Code : Indiquez le code du pont bascule. Ce code est unique et obligatoire dans l’application.
    • Libellé : Indiquez la désignation du pont bascule. Cette zone est obligatoire.
    • Usine : Sélectionnez l’usine où se trouve le pont bascule.
    • Pèse palette : Activé cela indique que le pont est une pèse palette. Il sera utilisé uniquement dans le cas de l’usinage des produits.
    • Système Solas : Activé cela indique que le pont sera utilisé pour les pesées dans le cadre la convention Solas.
édition

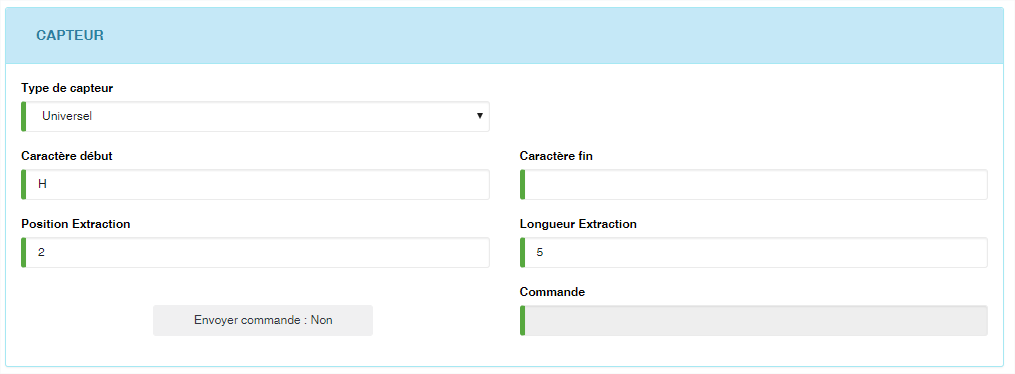

  • Les informations sur la lecture du capteur de poids.
Cette zone permet de définir le type de lecteur auquel SIGAM doit se connecter afin de récupérer automatiquement le poids sur le pont bascule.
  • Type de capteur : sélectionnez le type de capteur que vous souhaitez configurer. Le capteur Universel est un type de capteur spécifique à SIGAM et dont la lecture est totalement paramétrable en fonction des informations renseignées dans cette zone. Les autres capteur (Arpège, Giropes, Ohaus et Telemetrix) ont une configuration de base interne à SIGAM qui ne peut être modifié.
  • Caractère de début : indiquez ici le première caractère à rechercher afin de déterminer la position du poids dans la trame de lecture du port série de l’ordinateur.
  • Caractère de fin : indiquez le caractère à rechercher afin de déterminer la fin de la chaîne à récupérer dans la trame de données du port série.
  • Position Extraction : après la détermination de la chaîne contenant le poids à partir du caractère de début et de fin, cette zone permet de localiser le poids.
  • Longueur Extraction : indiquez ici la longueur de la chaîne représentant le poids.
  • Envoyer commande : activé, cette zone indique que le lecteur devra envoyer une commande au port série afin de lancer la lecture du poids.
  • Commande : indiquez ici la commande à exécuter si le bouton <Envoyer commande> est activé.

Attention

Pour une lecture automatique du poids, il faut que le pont bascule soit connecté à l’ordinateur devant effectuer les pesées, via le port série. De même l’application SIGAM Extension doit être installée et configurée sur l’ordinateur connecté au pont bascule.

édition

Note

Dans la majeure partie des cas, nous recommandons l’utilisation du capteur Universel. Il est le seul à pouvoir s’adapter à toute les situations et l’ensemble des capteurs présents sur le marché. Ce capteur sera le seul disponible dans les prochaines versions de SIGAM.

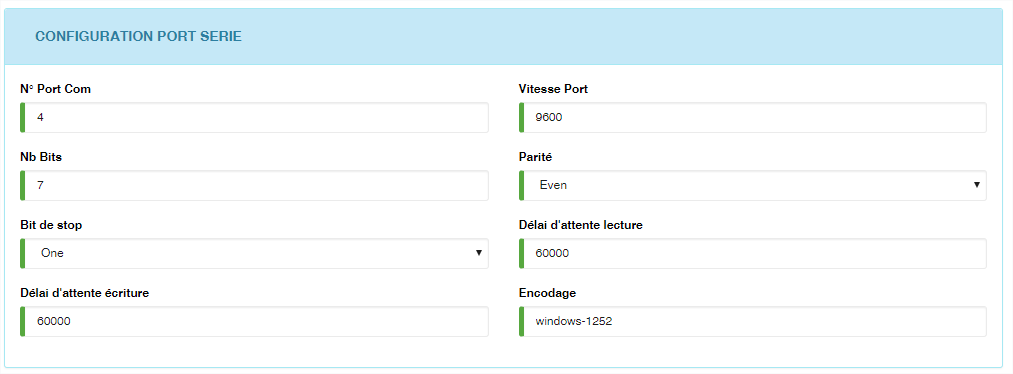

  • La configuration du port série
Cette zone permet de définir les paramètres d’accès au port série pour la lecture du pont bascule.
  • N° Port Com : Veuillez indiquer le numéro de port de communication série utilisé par le capteur du pont bascule (1 = COM1, 2=COM2, etc.).
  • Vitesse Port : indiquez la vitesse du port à utiliser.
  • Nb Bits : indiquez le nombre de bits de parité.
  • Parité : sélectionnez la parité.
  • Bit de stop : sélection de type de bit de stop.
  • Délai d’attente lecture : indiquez le délai d’attente en milliseconde en mode lecture.
  • Délai d’attente écriture : indiquez le délai d’attente en milliseconde en mode d’écriture.
  • Encodage : indiquez l’encodage à appliquer si nécessaire.
édition
